C'est quoi le jeu aux soupapes moto ?

Si tu as déjà entendu un petit cliquetis métallique au démarrage à froid ou que ton mécano t’a parlé de “jeu aux soupapes” en te tendant une facture, pas de panique. Derrière ce terme un peu abscons se cache un concept simple et un entretien essentiel pour la santé de ton moteur. On t’explique tout, même si tu n’as jamais ouvert un cache-culbuteurs de ta vie.

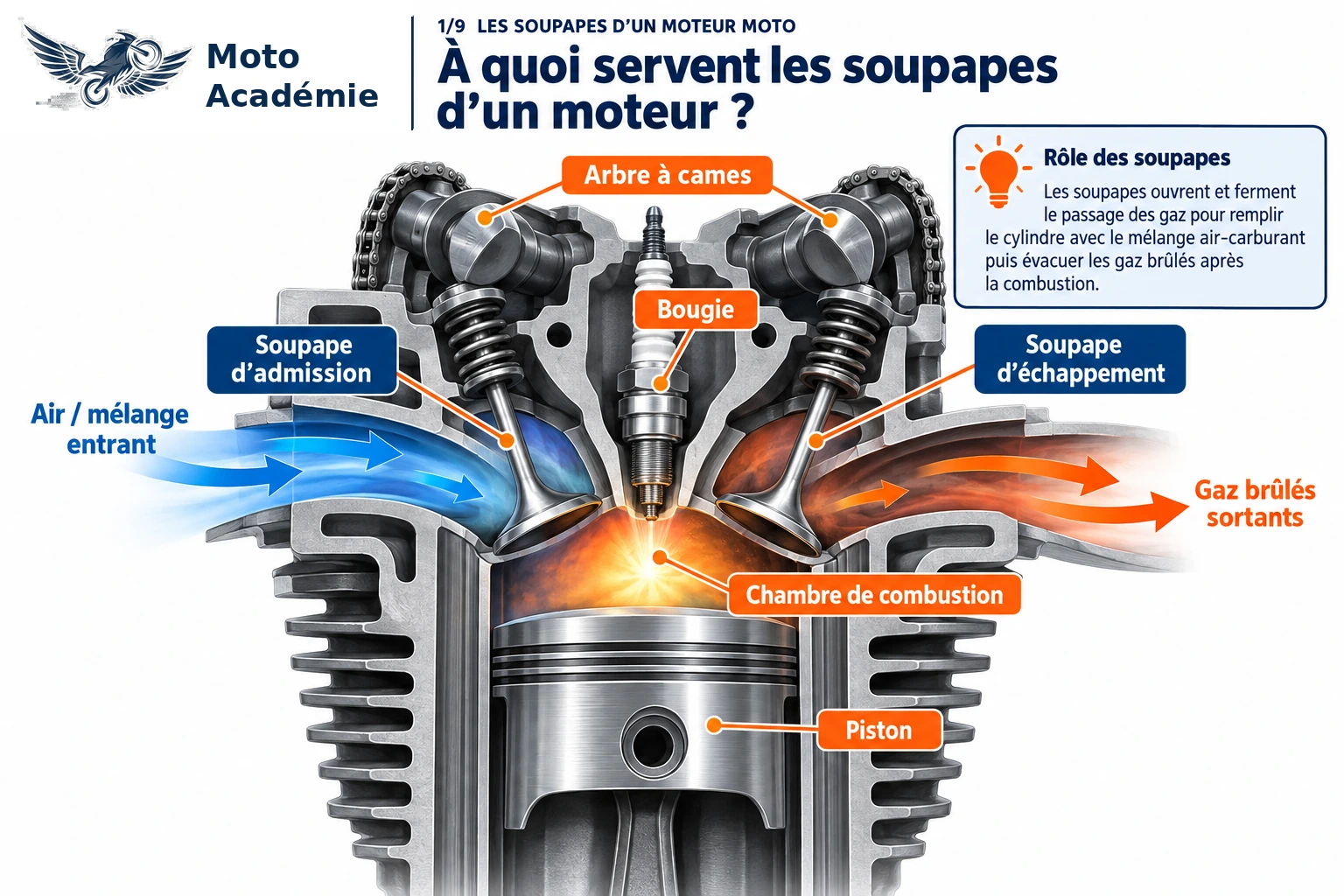

A quoi servent les soupapes dans un moteur moto ?

Pour comprendre le jeu aux soupapes, il faut d’abord savoir ce que font les soupapes. Ce sont des pièces métalliques en forme de champignon qui s’ouvrent et se ferment à grande vitesse dans la culasse de ton moteur. Elles jouent le rôle de portiers : les soupapes d’admission laissent entrer le mélange air-essence dans le cylindre, et les soupapes d’échappement évacuent les gaz brulés après la combustion.

Sur un moteur 4 temps (celui qui équipe la majorité des motos de route), chaque cylindre possède généralement 2 à 4 soupapes. Sur un quatre-cylindres sportif, on peut donc avoir 16 soupapes au total. Elles s’ouvrent et se ferment des dizaines de fois par seconde, commandées par l’arbre à cames via des culbuteurs, des linguets ou des poussoirs.

Le jeu aux soupapes, c’est quoi exactement ?

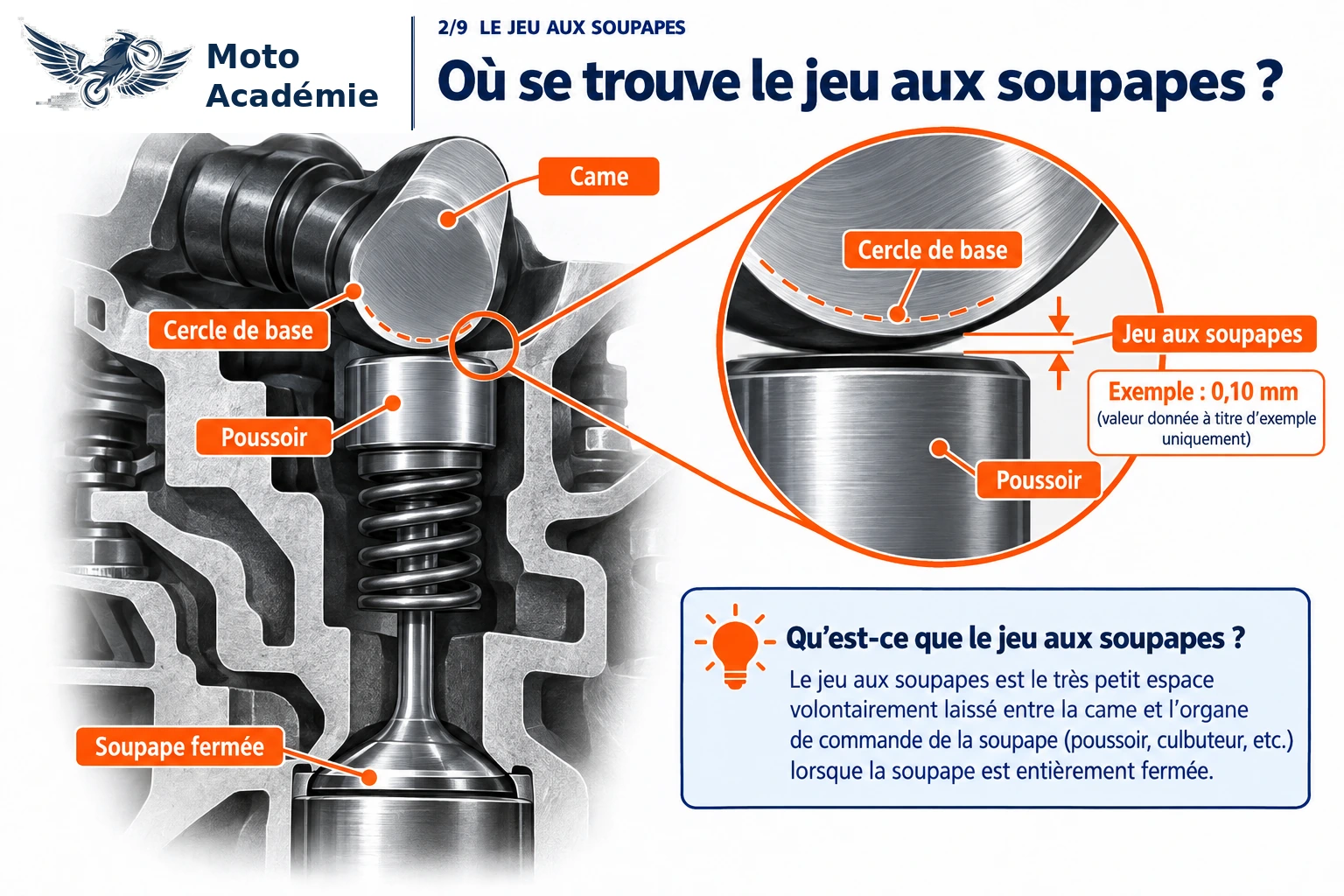

Le jeu aux soupapes, c’est un petit espace mesuré en dixièmes de millimètre entre la queue de la soupape et l’élément qui la commande (came, culbuteur ou poussoir). Cet espace est volontaire et indispensable.

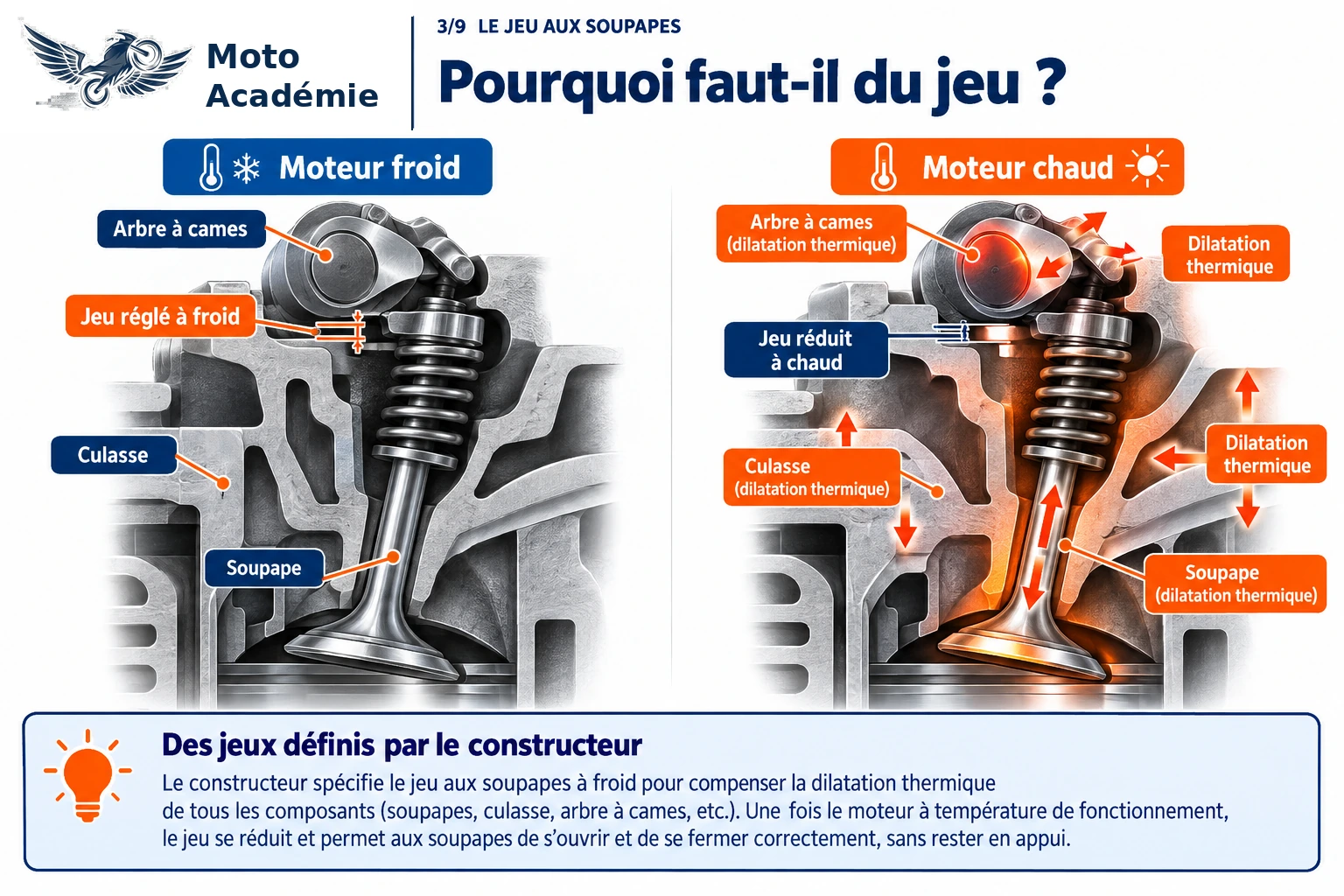

Pourquoi ? Parce que ton moteur chauffe. A 700 degres dans la chambre de combustion, les métaux se dilatent, et les soupapes s’allongent. Si tout était parfaitement ajusté à froid, à chaud les soupapes ne pourraient plus se fermer complètement. Ce petit jeu compense cette dilatation thermique.

Concrètement, on parle de valeurs très faibles : en général entre 0,05 et 0,30 mm selon les moteurs. Les soupapes d’admission ont souvent un jeu plus serré (par exemple 0,10 mm) que les soupapes d’échappement (par exemple 0,20 mm), car ces dernières subissent des températures bien plus élevées et se dilatent davantage.

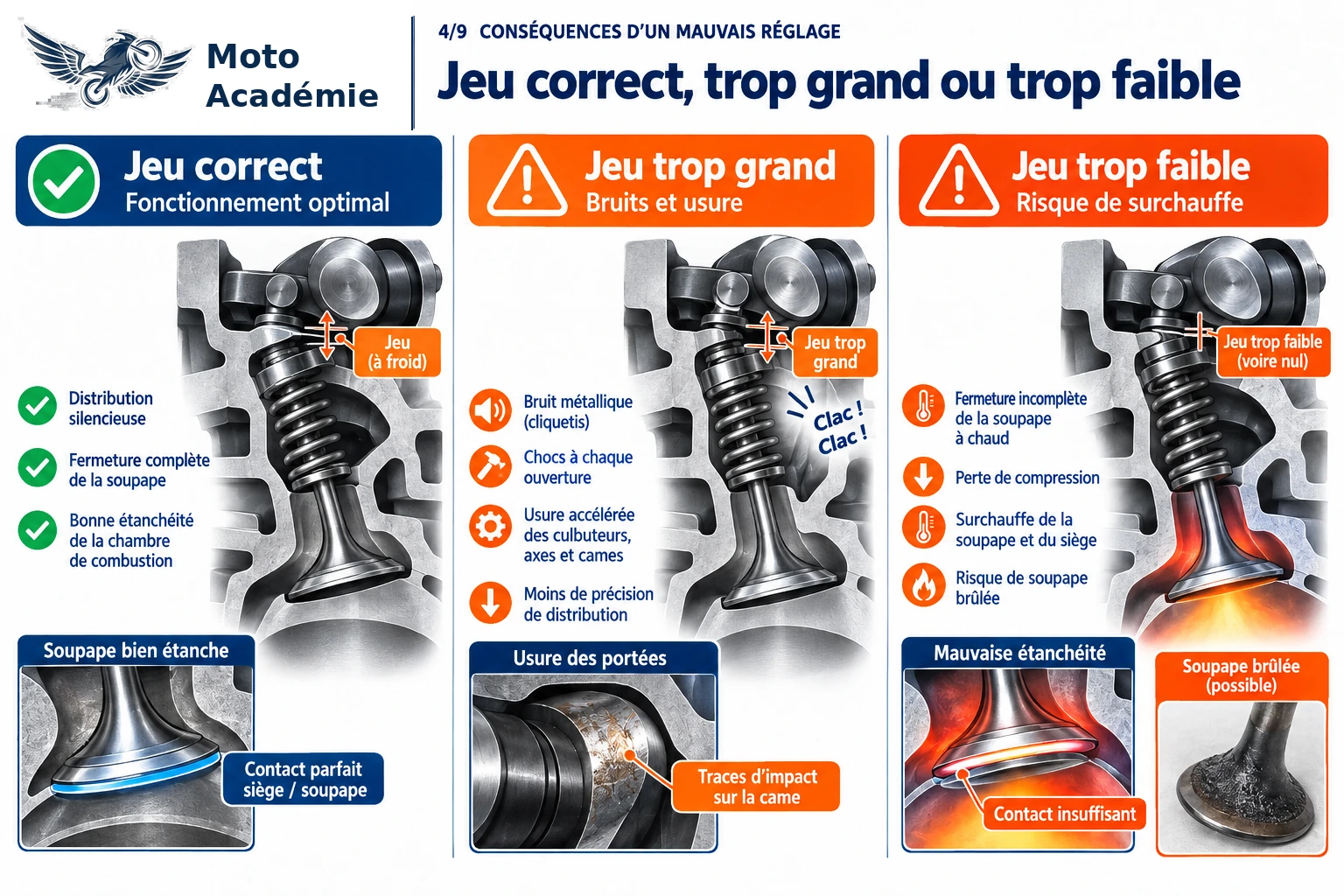

Que se passe-t-il si le jeu est mal réglé ?

Un jeu aux soupapes hors des tolérances constructeur, c’est le début des ennuis. Les conséquences sont différentes selon que le jeu est trop grand ou trop petit.

Jeu trop important

Si l’espace est trop large, la came tape sur la soupape au lieu de l’actionner en douceur. Tu entendras un claquement métallique caractéristique, surtout à froid. A terme, cette percussion répétée provoque une usure prématurée de la queue de soupape, du culbuteur et de la came. Le moteur perd aussi en performances car la soupape ne s’ouvre pas assez longtemps (le temps de levée est réduit).

Jeu trop faible ou inexistant

C’est le cas le plus dangereux. Si le jeu est trop serré, la soupape ne se ferme plus complètement quand le moteur est chaud. Résultat : les gaz brulants passent autour de la soupape, le moteur perd de la compression, et la soupape surchauffe car elle ne peut plus évacuer sa chaleur via son siège. On risque alors une soupape “grillée” et une perte de compression irréversible, autrement dit une casse moteur.

Les soupapes d’échappement sont les plus vulnérables : elles sont exposées aux gaz les plus chauds et sont les premières à se dérégler.

Symptômes courants d’un jeu déréglé

Voici les signes qui doivent t’alerter : un cliquetis métallique excessif au ralenti (jeu trop grand), des difficultés de démarrage à froid, une baisse de puissance progressive, un ralenti instable, ou une consommation de carburant en hausse. En cas de doute, un contrôle reste la meilleure approche.

Comment contrôle-t-on le jeu aux soupapes ?

Le contrôle se fait toujours moteur froid, car la mesure se base sur l’état des pièces sans dilatation thermique.

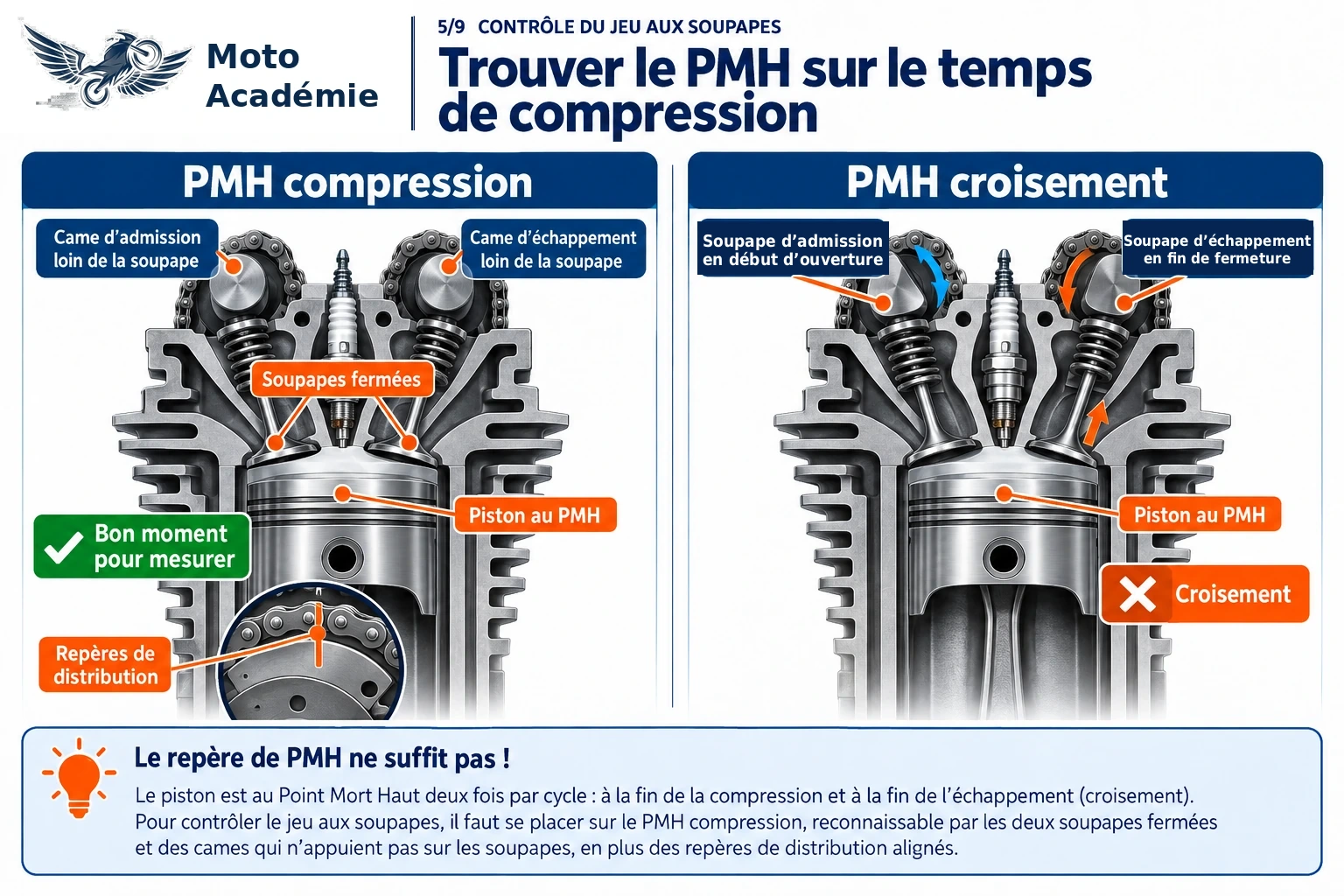

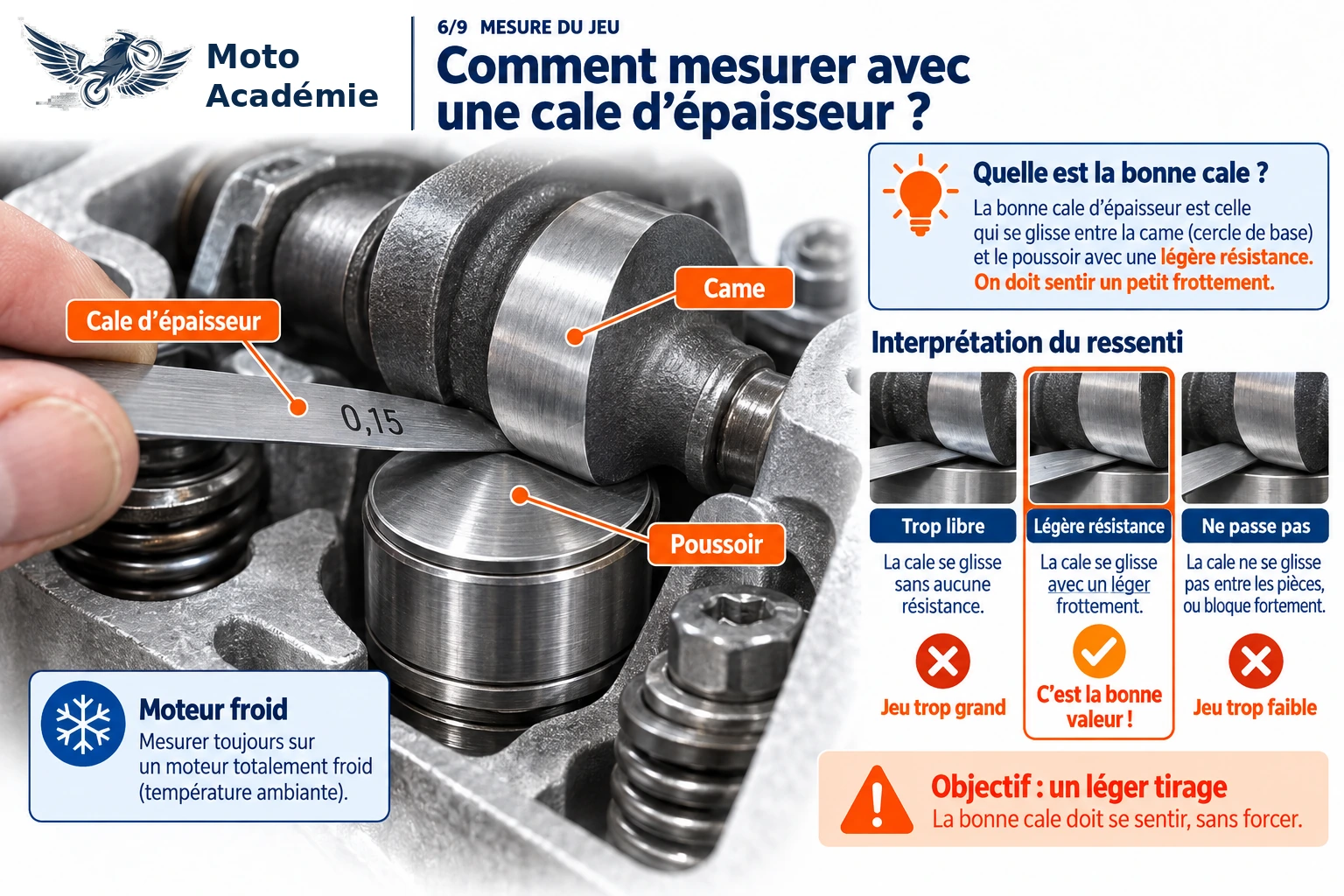

Le principe est simple : on place le piston du cylindre concerné au Point Mort Haut (PMH) sur le temps de compression (les deux soupapes sont alors fermées), puis on glisse une cale d’épaisseur (un jeu de lames métalliques calibrées) entre la queue de soupape et l’élément de commande. Si la cale correspondant à la valeur constructeur passe avec une légère résistance, le jeu est bon. Si elle passe trop facilement ou pas du tout, il faut ajuster.

Pour trouver le PMH compression, on aligne des repères sur le rotor d’allumage ou le vilebrequin (repère “T” sur beaucoup de motos japonaises). Les repères de calage des cames doivent aussi être correctement positionnés.

Quelles sont les méthodes de réglage ?

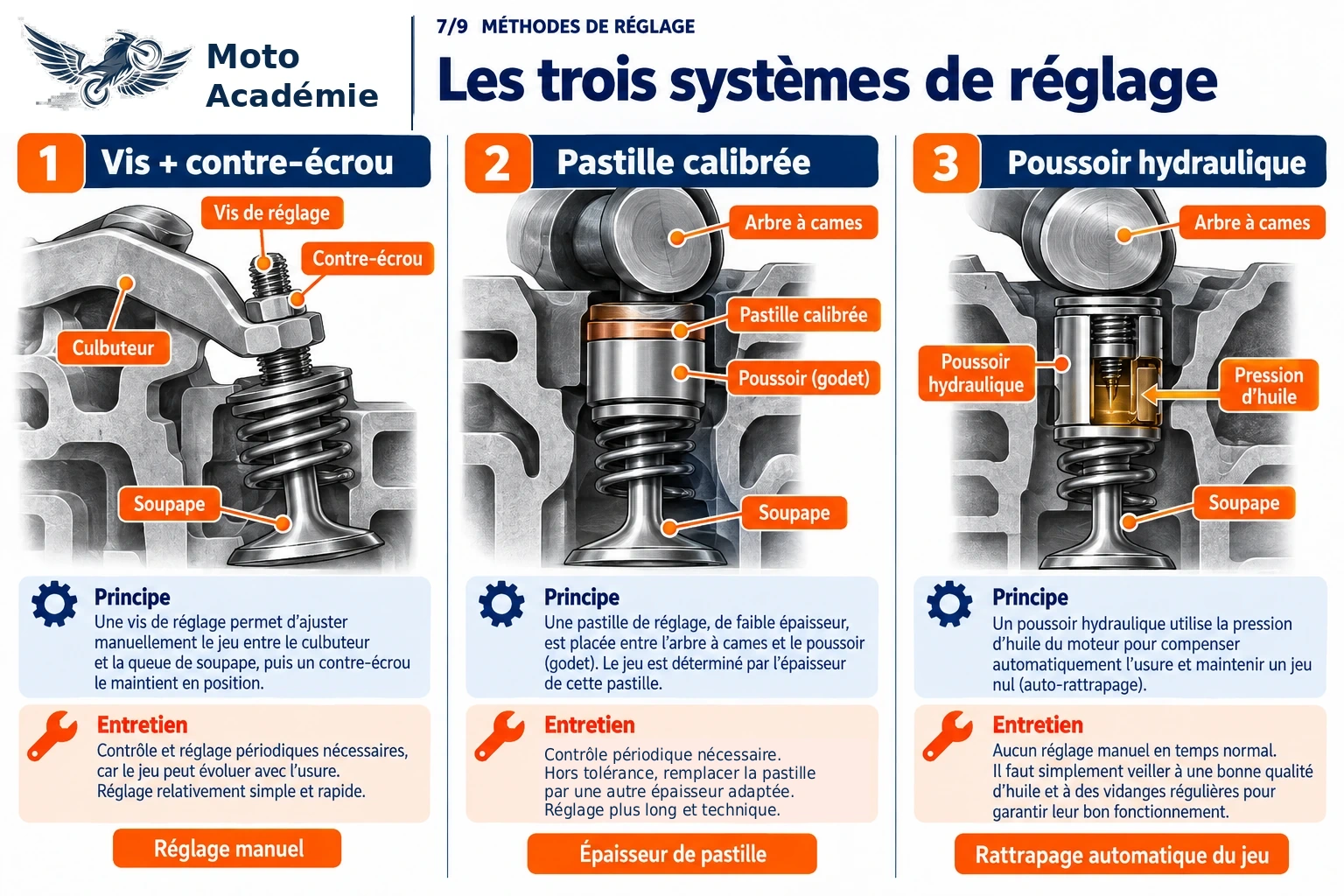

Il existe trois systèmes principaux, et la méthode dépend de ta moto.

Vis et contre-écrou

C’est le système le plus simple et le plus ancien. On desserre le contre-écrou, on tourne la vis de réglage jusqu’à obtenir le bon jeu, puis on resserre le contre-écrou en revérifiant. On le trouve sur beaucoup de monocylindres, de trails et de motos d’entrée de gamme. L’opération est accessible avec un outillage basique : clé plate, clé Allen et jeu de cales.

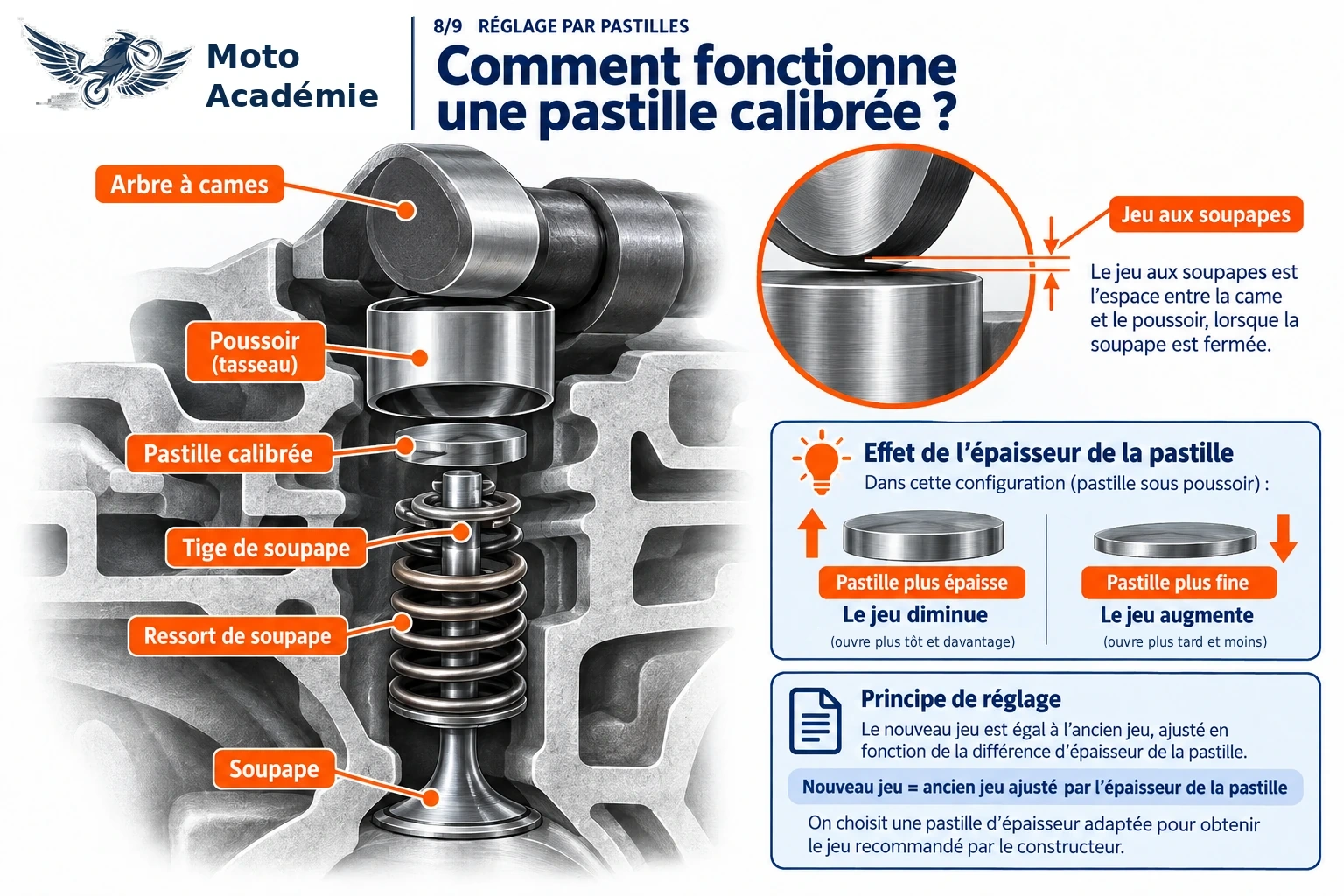

Pastilles calibrées (shims)

C’est le système le plus répandu sur les sportives et les multicylindres modernes. Des pastilles de différentes épaisseurs sont placées entre la came et le poussoir (“shim over bucket”) ou sous le poussoir (“shim under bucket”). Pour modifier le jeu, il faut remplacer la pastille par une plus fine ou plus épaisse. C’est plus long car il faut souvent déposer l’arbre à cames pour accéder aux pastilles. Chaque pastille coute entre 5 et 15 euros, et un quatre-cylindres en compte 16.

Poussoirs hydrauliques

Ce système rattrape le jeu automatiquement par pression d’huile. On le trouve surtout sur certains cruisers (Harley-Davidson par exemple). L’avantage : aucun réglage nécessaire. L’inconvénient : le système est plus lourd, ce qui limite le régime maximal du moteur. C’est pour cette raison que les motos sportives, qui montent haut en régime, n’utilisent pas ce système.

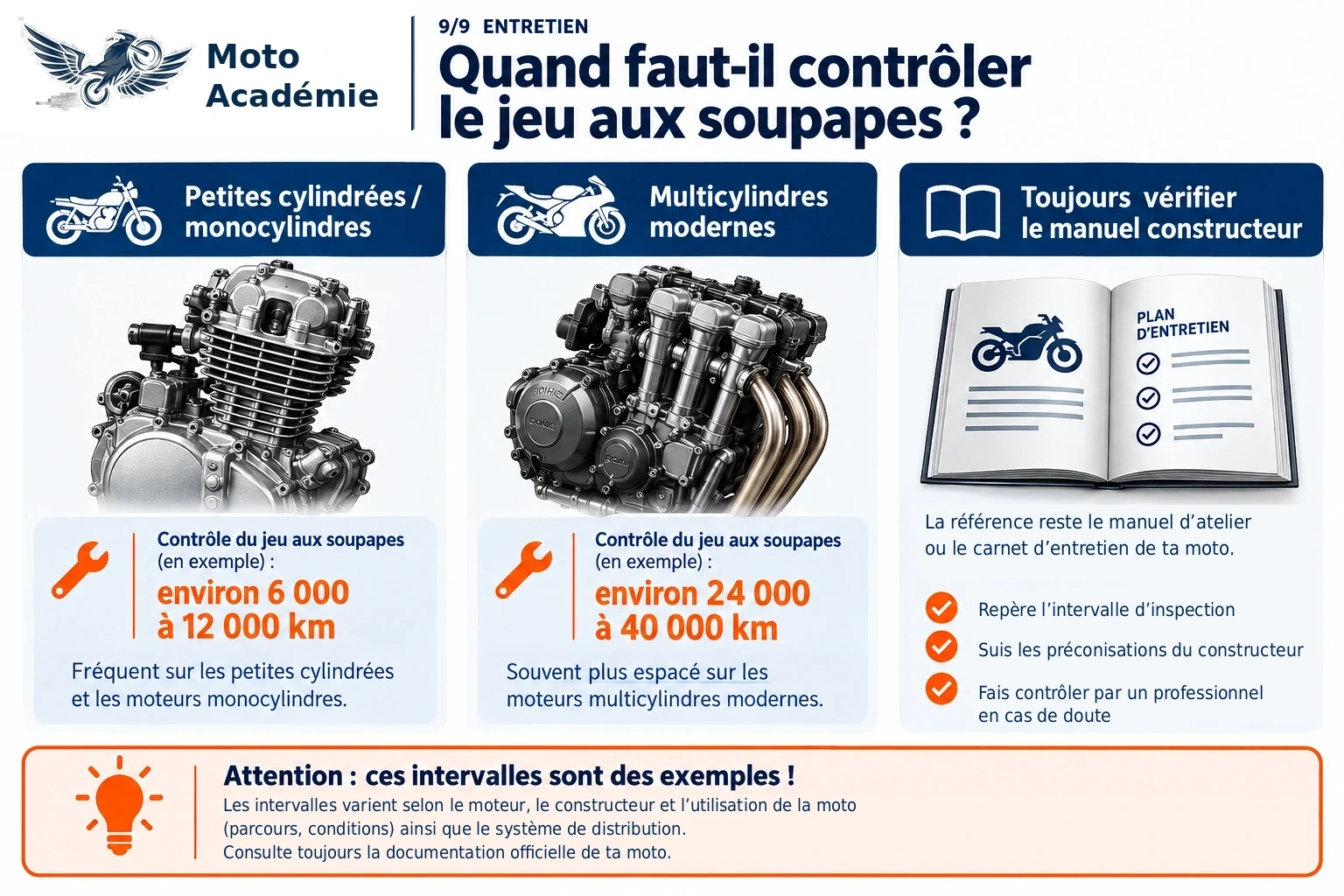

A quelle fréquence faut-il vérifier le jeu ?

Tout dépend de ta moto. Les intervalles varient fortement d’un constructeur et d’un modèle à l’autre. Quelques repères : les petites cylindrées et monocylindres demandent souvent un contrôle tous les 6 000 à 12 000 km. Les multicylindres modernes avec pastilles calibrées tiennent souvent entre 24 000 et 40 000 km, voire davantage sur certaines Honda (réputées pour leur stabilité dans ce domaine).

La seule référence fiable, c’est le carnet d’entretien de ta moto. Les valeurs et les intervalles y sont clairement indiqués. Si tu achètes une moto d’occasion sans historique d’entretien, un contrôle du jeu aux soupapes fait partie des vérifications prioritaires.

Combien coute un réglage chez un pro ?

Le tarif varie selon le type de moteur et le système de réglage. Compte entre 150 et 400 euros en concession pour un multicylindres à pastilles (1h30 à 4h de main-d’oeuvre). Le système à vis et contre-écrou est nettement moins long et donc moins cher. Si tu es bricoleur et que tu disposes d’un bon manuel d’atelier (Haynes, Revue Technique Moto ou manuel constructeur), c’est une opération réalisable chez soi avec un jeu de cales d’épaisseur et un outillage basique.

En résumé

Le jeu aux soupapes, c’est ce petit espace calculé au dixième de millimètre qui permet à ton moteur de fonctionner correctement, que ce soit à froid ou à chaud. Un jeu trop grand fait du bruit et use les pièces, un jeu trop faible peut détruire une soupape et ton moteur. C’est un entretien qu’on oublie facilement, mais qui est essentiel pour la longévité et les performances de ta moto. En cas de doute, un simple contrôle avec un jeu de cales permet de savoir où tu en es.
